產品簡介

履帶自走式旋耕機是在機械操縱的基礎上，采用先進的電子集成控制系統和液壓系統相結合，改進設計為機械、遙控兩套操縱系統?？梢噪S機操縱，也可以人機分離、遙控操縱。使履帶自走式旋耕機大大降低了操作人員的勞動強度，更大程度上保證了操作人員的平安。 履帶自走式旋耕機是為了適應果園、大棚等種植理作業而開發的動力機械，它操作方便，牽引力大，爬坡能力強，通過性好。產品出廠標準配套機具為旋耕機，其它如：回填機、開溝機、打草機、噴霧打藥機、施肥機等，用戶可根據需要自主選購。

產品結構

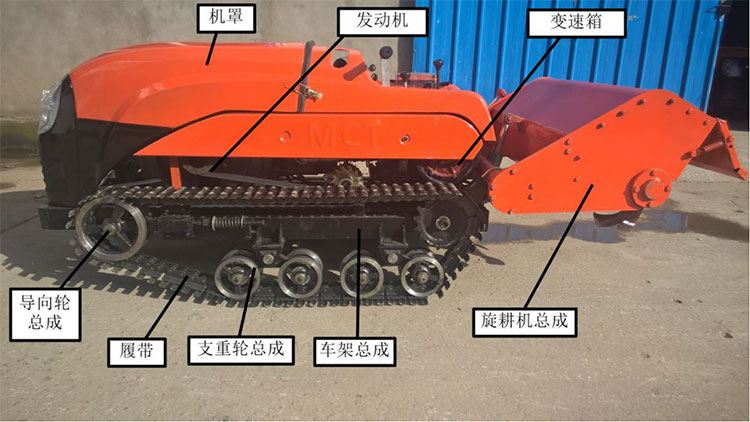

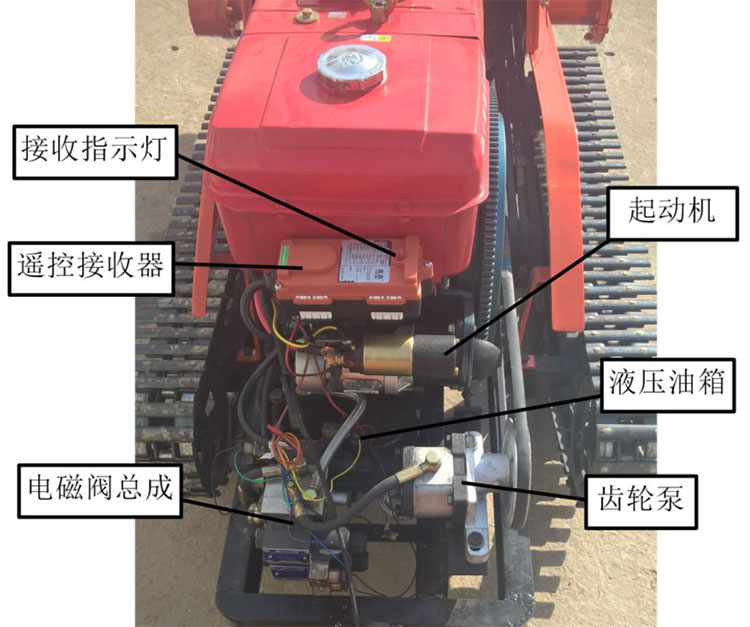

1、主要結構

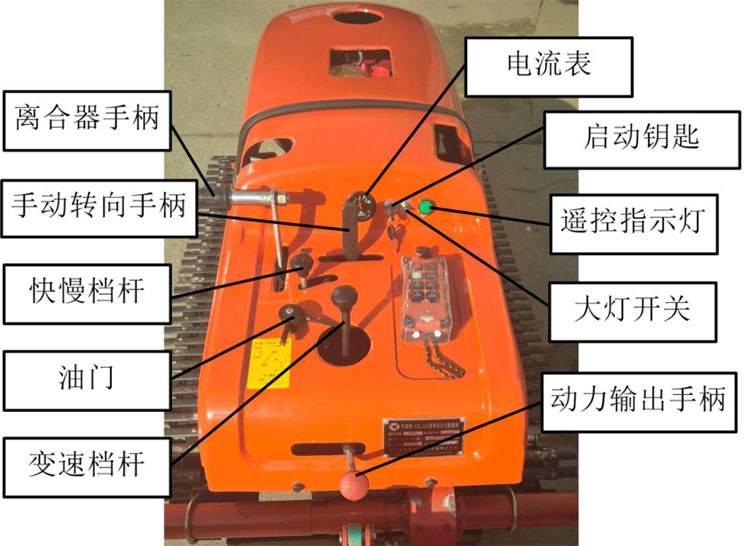

2、操縱機構及操作面板示意圖

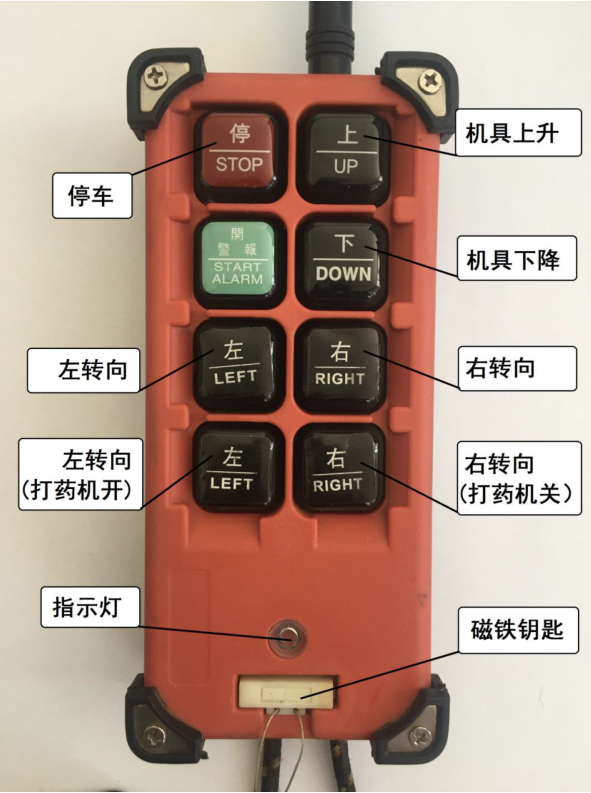

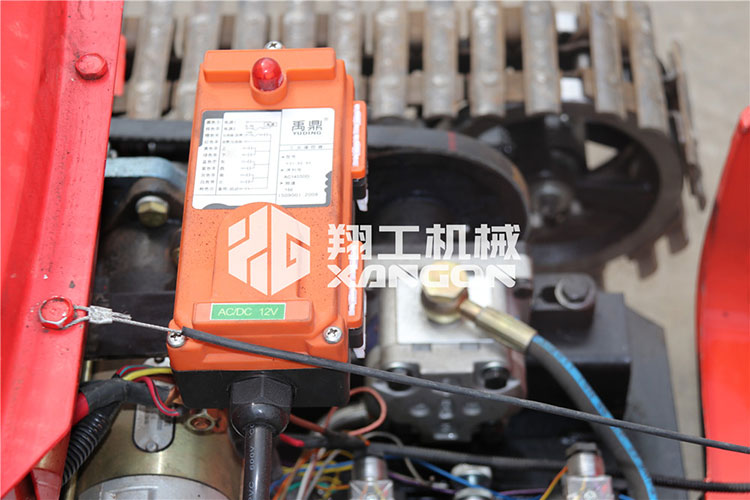

3、遙控器示意圖

注：遙控器在使用過程中，電池的電量會影響實際控制距離，提醒用戶注意檢查，及時更換電池（2節五號電池），長時間不用應將磁鐵鑰匙取下，避免跑電。

4、自走式旋耕機液壓系統

本機液壓系統由齒輪泵、電磁換向閥、油缸、油箱、油管、濾清器等元件組成，通過液壓系統的工作，可實現機器的轉向、臨時停車，以及機具的升降。

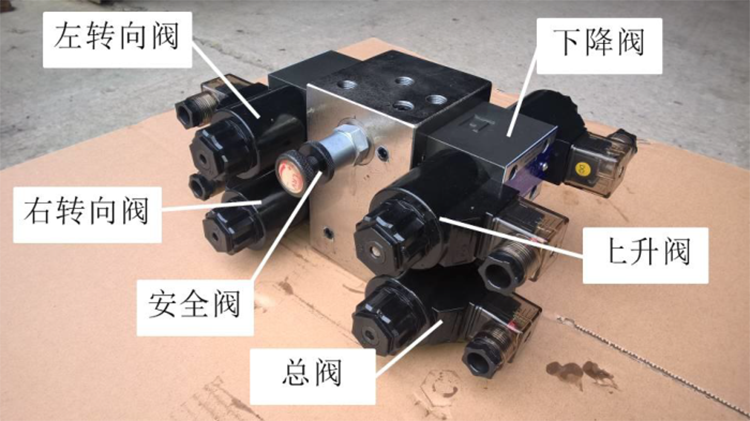

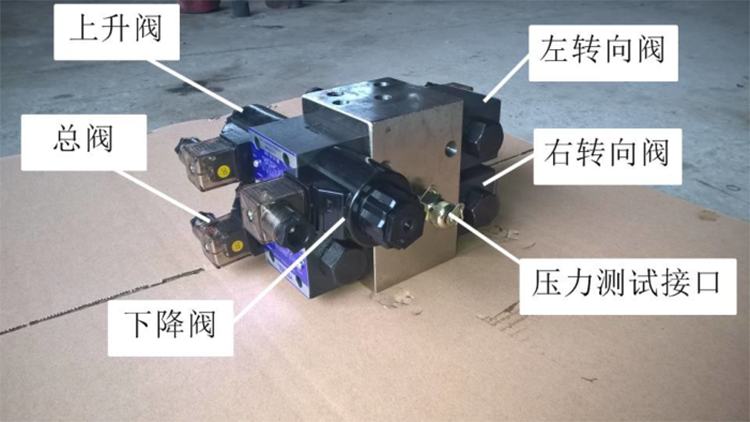

5、電磁總成

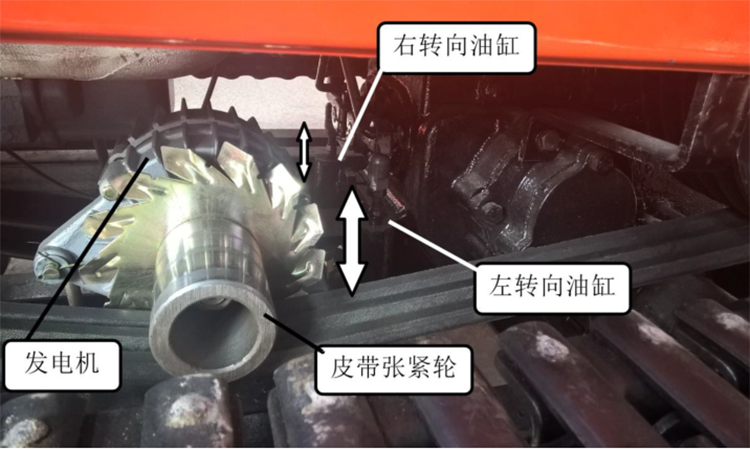

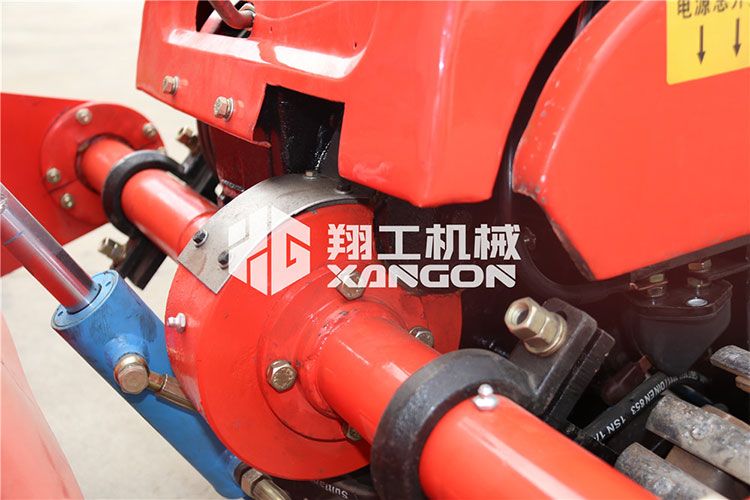

6、發電機及左右轉向油缸

注意：左、右轉向油缸頂桿單獨推出，控制左、右轉向；同時推出為臨時停車；直線行走時油缸收回；調整發電機拉桿漲緊皮帶。

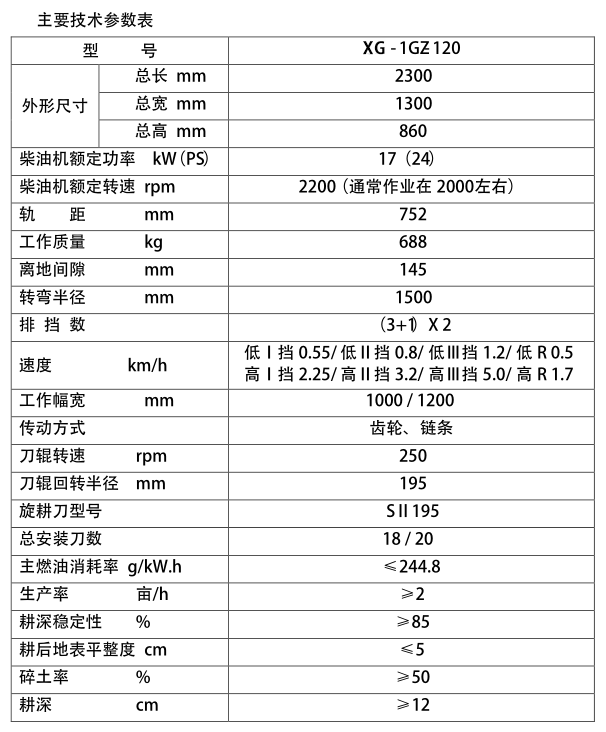

技術參數
